Механізм подачі - частина установки для напівавтоматичного зварювання, що забезпечує подачу дроту у зварювальну зону. Механізм монтується в корпус зварювального джерела або в окремий корпус. Основа механізму подачі - електричний двигун постійного струму, який за допомогою редуктора приводить в рух ролики. Рухаючись крізь ролики, дріт випрямляється та рихтується. Притискний ролик змонтований на підпружиненій відкидній рамці, яка створює зусилля необхідне для редагування дроту. Складові механізми зібрані на міцному литому корпусі. Для кріплення на корпусі пристрою передбачені отвори. Як джерело живлення використовується зварювальний апарат або трансформатор.

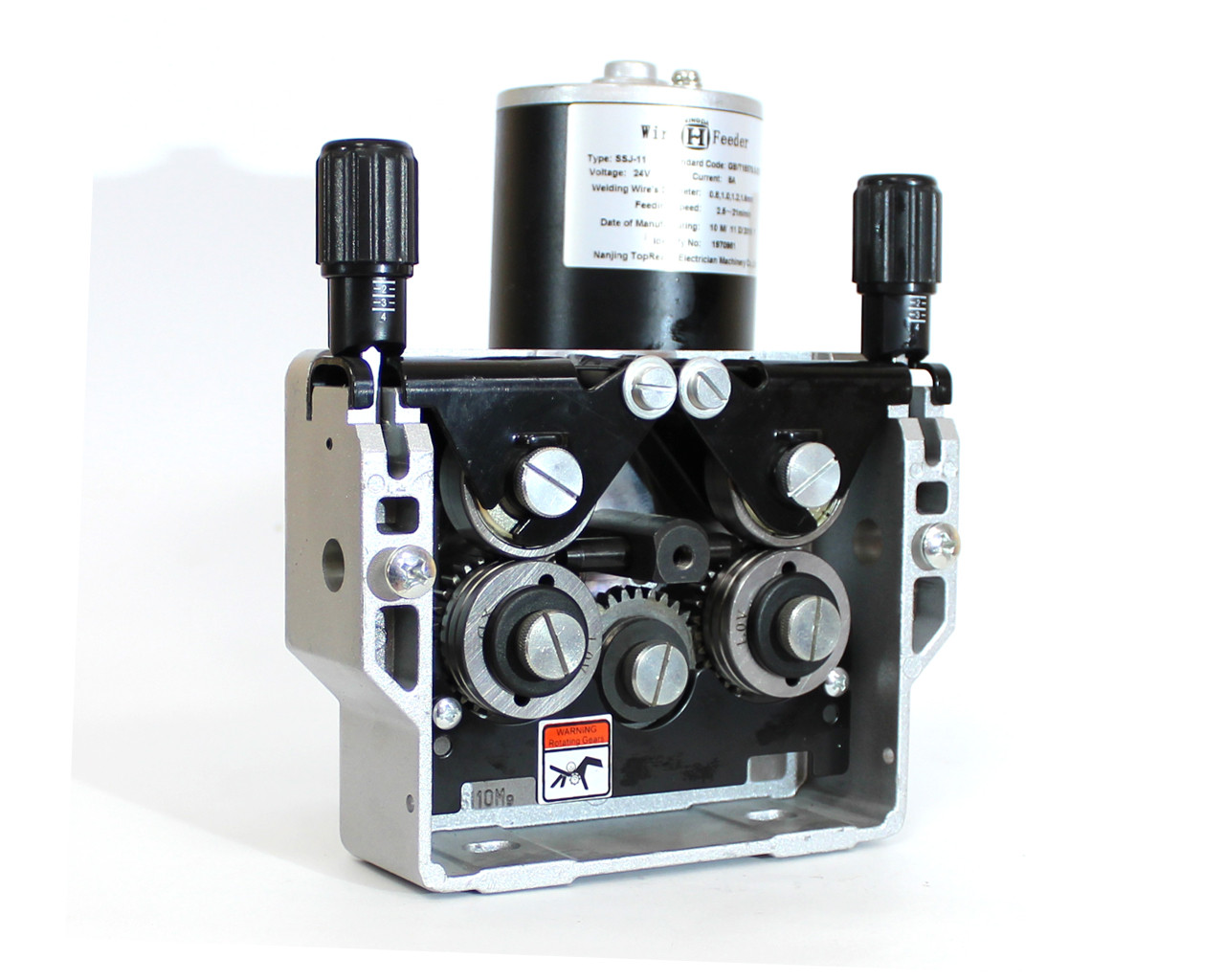

SSJ-11 - це подавальний механізм типу, що штовхає, обладнаний двома роликами: два на притиск і два подають. При монтажі враховуйте габарити пристрою, а також міжосьову відстань для кріплення болтів (80 мм) та відстань між нижньою полицею майданчика механізму та напрямною втулкою (75 мм).
На SSJ-11 встановлюються ролики 37х19х12 з кріпленням під шпонку, залежно від матеріалу дроту підбирається тип канавки ролика: V-подібна канавка для сталей і U-подібна для м'яких матеріалів (алюміній і його сплави). Під час монтажу механізму зверніть увагу на величину зусилля притиску приводного ролика, якщо воно буде недостатнім, дріт прослизатиме, а при надмірному зусиллі - деформуватися і рухатися ривками. Обидва варіанти призводять до порушення процесу зварювання та появи дефектів зварного шва.
Тип механізми подачі
Тип механізму подачі SSJ-11
Двигун DC (постійний), 24В, 3.5А
Потужність двигуна 80 Вт
Кількість роликів 4
Швидкість подачі дроту 2.5 – 21 м/хв.
Діаметр зварювального дроту 0.8/1.0/1.2/1.6 мм
Міжосьова відстань для кріплення 80 мм
Габаритні розміри (ДхШхВ) 230 x 160 x 215 мм
Вага 3.5 кг
Основні атрибути | |
---|---|
Країна виробник | Китай |
Користувальницькі характеристики | |
Виробник | SSJ |
