Катушкотримач для напівавтомата MINI 200 на 5 кг

Гальмівний пристрій встановлюється всередині зварювального апарату або всередині корпусу механізму подачі дроту. Призначення цього пристрою - розмістити та зафіксувати касету зі зварювальним дротом, а також не давати їй мимовільно розмотуватись у той момент, коли двигун механізму подачі дроту зупиняється.

Гальмівний пристрій кріпиться на рівну стінку корпусу болтом М8. Отвір під болт розташовується в центрі основи пристрою діаметром 50 мм. Висота пристрою разом із стопором 77 мм. Цей гальмівний пристрій розроблений спеціально для застосування в компактних зварювальних апаратах та пристроях, що працюють з малими касетами дроту D200 з вагою дроту від 1 до 5 кг.

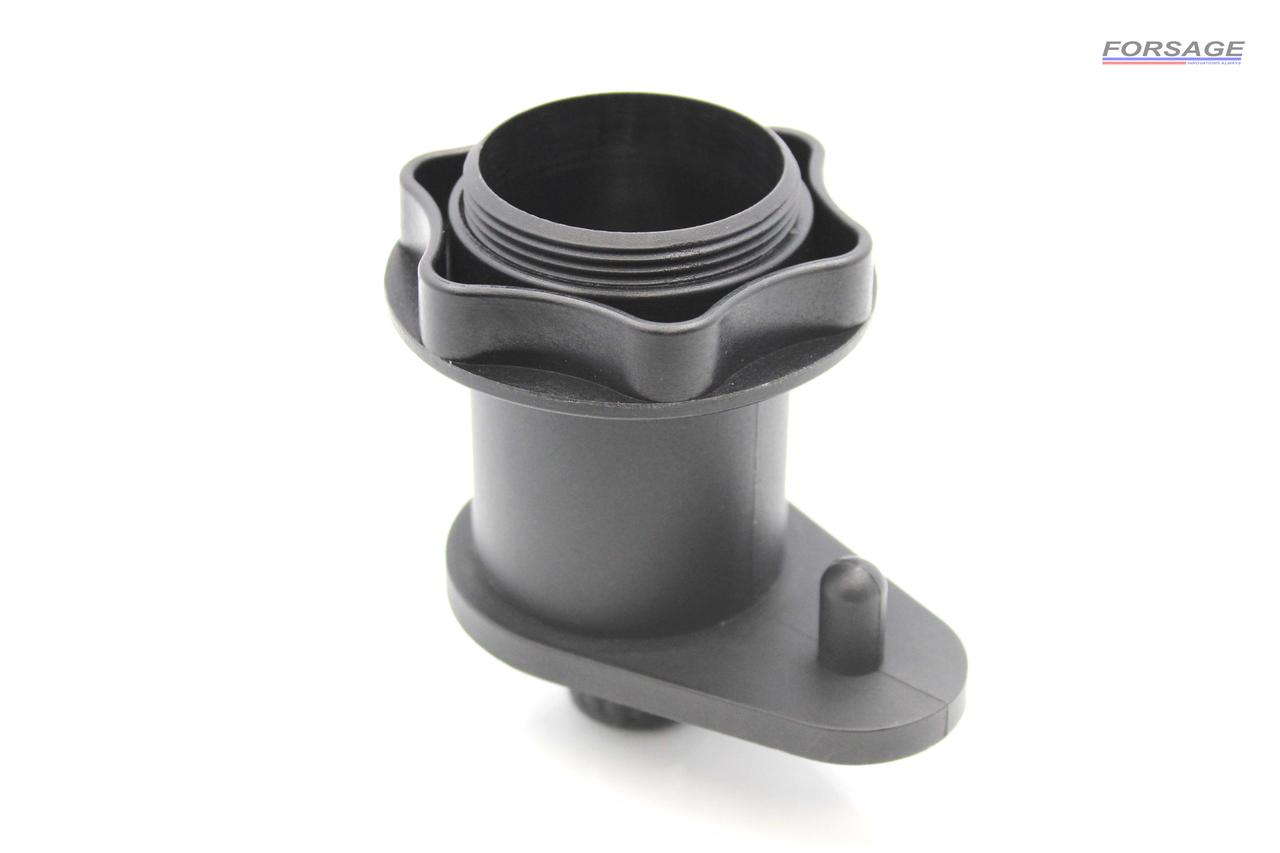

Конструктивно гальмівний пристрій являє собою фланець з розташованою по центру втулкою, що обертається, на яку встановлюється касета з дротом. Касета у пристрої фіксується за двома позиціями. Спочатку касета посадковим отвором надягається на штифт у підставі втулки, щоб запобігти прокручування навколо втулки, а потім фіксується на пристрої різьбовою кришкою-стопором із пластику, що накручується на втулку. Якщо касета без посадкового отвору, то на штифт втулки надягається адаптер із встановленою в ньому касетою.

Величину зусилля обертання втулки на осі можна змінити за допомогою регулювального болта.
