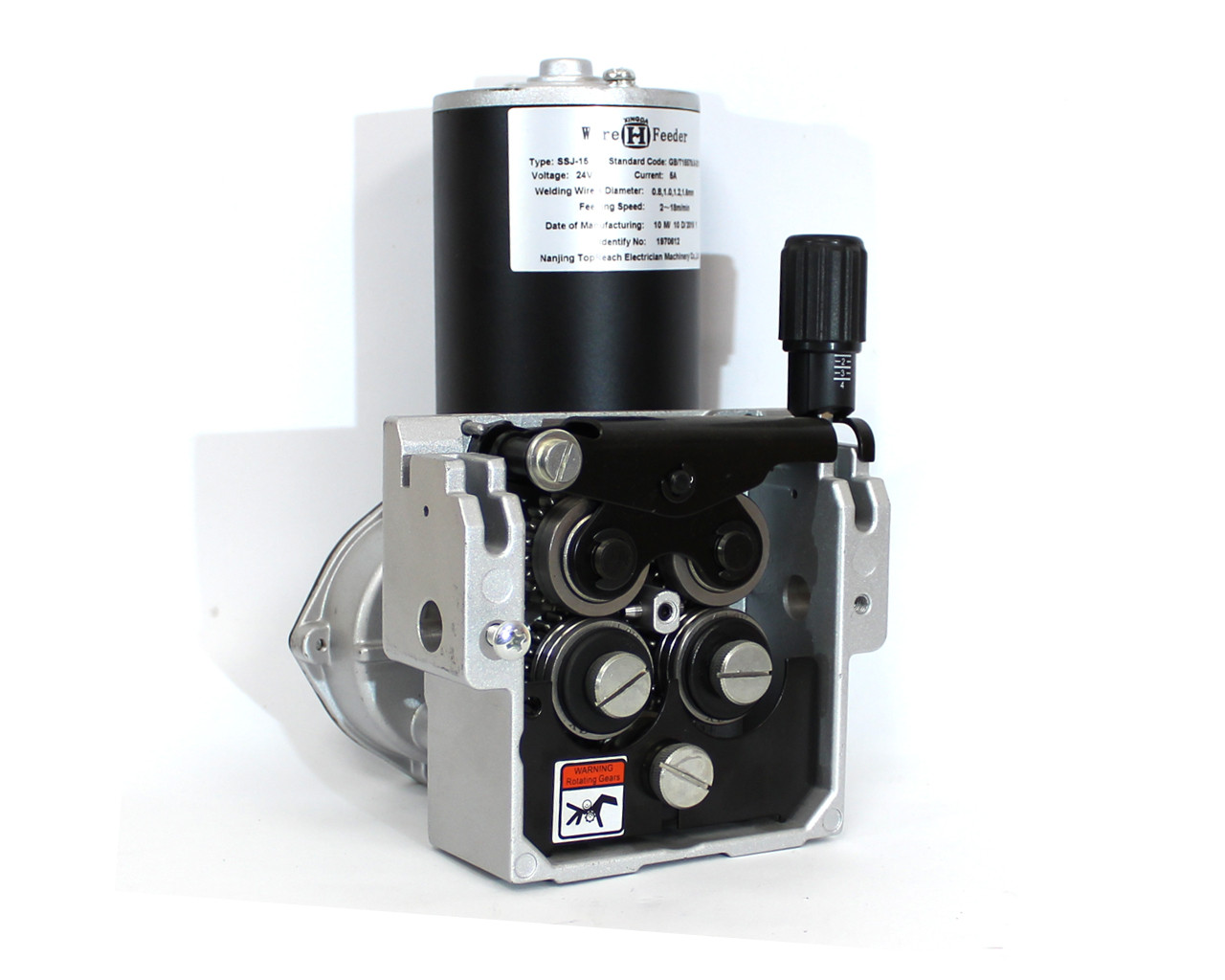

Подаючий механізм SSJ-15 24V

Механізм подачі - частина установки для напівавтоматичного зварювання, яка забезпечує подачу дроту в зварювальну зону. Механізм монтується в корпус зварювального джерела або ж в окремий корпус. Основа подаючого механізму - електричний двигун постійного струму, який за допомогою редуктора приводить в рух ролики. Рухаючись крізь ролики, дріт випрямляється і рихта. Притискний ролик змонтований на подпружиненной відкидний рамці, яка створює зусилля необхідне для виправлення дроту. Складові механізму зібрані на міцному литому корпусі. Для кріплення на корпусі пристрою передбачені отвори. Як джерело живлення використовується зварювальний апарат або ж трансформатор.

SSJ-15 - це подаючий механізм штовхаючого типу, обладнаний двома роликами: два на притиск і два подають. При монтажі враховуйте габарити пристрою, а також міжосьова відстань для кріплення болтів (50 мм) і відстань між нижньою полицею майданчики механізму і направляючою втулкою (61 мм).

На SSJ-15 устанавливаются ролики 30х22х10 с креплением под шпонку, в зависимости от материала используемой проволоки подбирается тип канавки ролика: V-образная канавка для сталей и U-образная для мягких материалов (алюминий и его сплавы). Во время монтажа механизма обратите внимание на величину усилия прижима приводного ролика, если оно будет недостаточным, то проволока будет проскальзывать, а при чрезмерном усилии - деформироваться и двигаться рывками. Оба варианта приводят нарушению процесса сварки и появлению дефектов сварного шва.
